À Dallas, le pont Northaven Trail a été installé comme une connexion cruciale pour plusieurs pistes cyclables et piétonnes régionales. La solution s'est présentée sous la forme du seul pont en S connu au monde, relié au réseau, qui a été installé efficacement pendant la nuit par l'équipe de Mammoet.

Avant son installation, le sentier très fréquenté Northaven Trail sur le côté ouest de l'US 75 et les sentiers Cottonwood Creek et White Rock Creek sur le côté est se sont brusquement arrêtés sur la chaussée. Afin d'accéder aux sentiers de l'autre côté de l'une des autoroutes les plus fréquentées du Texas, les cyclistes et les piétons ont dû faire un détour par un passage souterrain sombre.

Les équipes de Mammoet ont travaillé avec Ragle, Inc. et le concepteur de pont HNTB pour planifier soigneusement l'exécution, en envisageant plusieurs options pour trouver la meilleure solution. L'installation avec une grue s'avérerait risquée et complexe, sans zone appropriée pour installer la grue sans provoquer un impact significatif sur la circulation dans la région et les fermetures de routes. De plus, la conception du pont nécessiterait un système de contreventement complexe s'il était soutenu à mi-portée, de sorte que l'utilisation d'un système de levage a également été exclue.

Les ingénieurs ont opté pour une méthode utilisant un système de portique avec un vérin et un système coulissant sur le dessus. Cela permettrait un mouvement tridirectionnel pour affiner les ajustements pendant le réglage et tenir compte des désalignements.

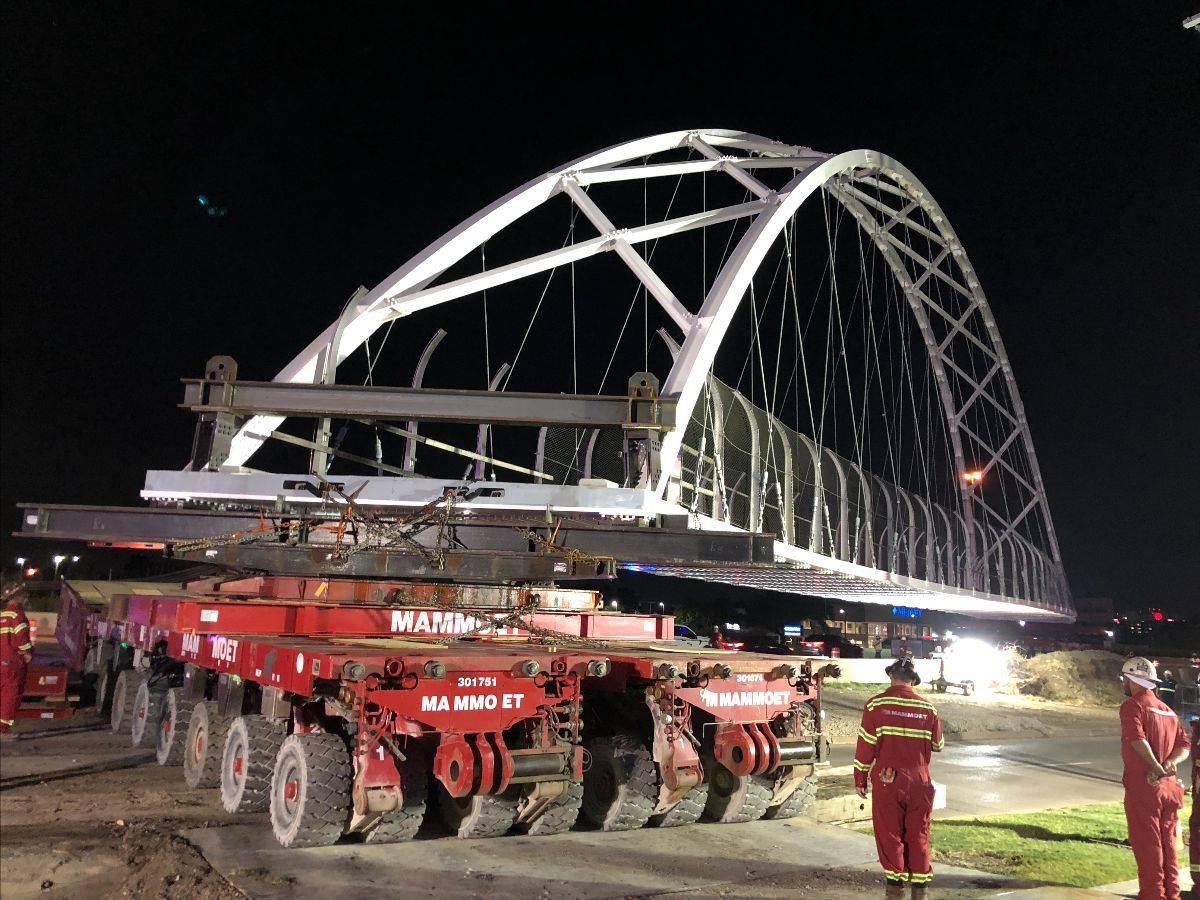

Le pont de 61 mètres (201 pieds) a été assemblé loin de son lieu d'installation. Le vendredi soir du week-end d'installation, il a été soulevé et chargé sur une paire de remorques SPMT doubles à 8 lignes, puis déplacé jusqu'au bord de la route. La longueur et la largeur du pont ont nécessité l'utilisation de plaques tournantes sur le dessus des remorques pour une meilleure maniabilité.

Le samedi soir, une fois l'autoroute entièrement fermée à la circulation, le pont a été transporté jusqu'à sa position d'installation et les portiques ont été construits autour de lui. Pour garantir que les perturbations soient réduites au minimum, au moins une route de façade est restée ouverte, permettant à la circulation de circuler le long de l'US 75 sans détour important.

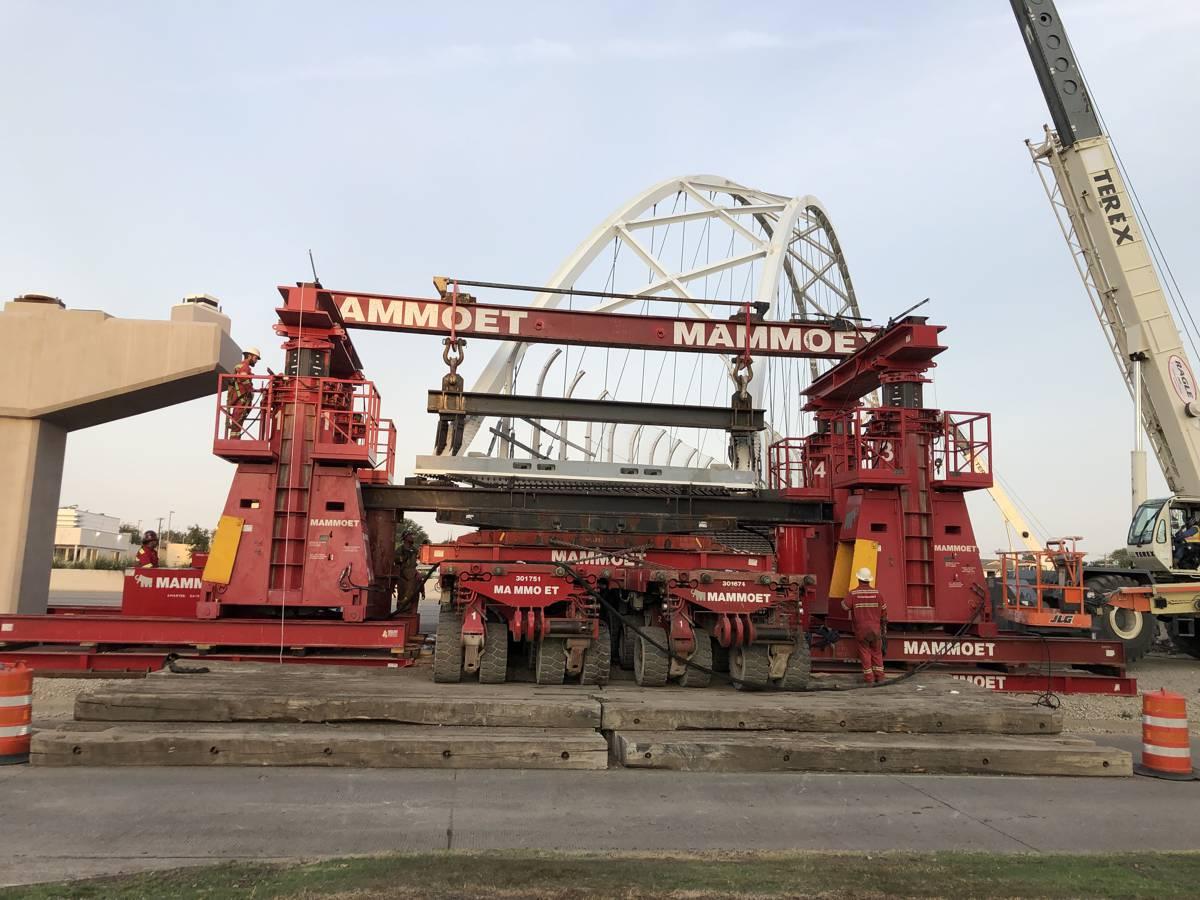

Le pont a ensuite été soulevé des remorques à l'aide de la combinaison portique/chenille. Le pont a été soulevé progressivement au-dessus de la surface de la route, a glissé dessus et a été posé sur ses piliers vers 11 heures dimanche matin.

Matthew Berlanga, ingénieur chez Mammoet, déclare : « Je suis très fier d'avoir contribué à un projet qui a un impact aussi positif sur la communauté de Dallas. Le succès de ce projet n'a été possible que grâce au travail acharné de toutes les personnes impliquées. Notre équipe de premier ordre, notre équipement et notre niveau de travail au sein de Mammoet sont ce qui nous distingue et font que des travaux comme ceux-ci semblent faciles. »

Kira Larson, chef de projet des services de phase de construction chez HNTB, ajoute : « Le pont Northaven Trail est une structure très complexe avec des défis de montage inhérents, et HNTB, TxDOT, Ragle et Mammoet ont dû communiquer de manière proactive tout au long de la construction pour maintenir le projet dans les délais. Lorsque des modifications devaient être apportées sur le chantier, l'équipe collaborait rapidement pour trouver des solutions. »

Larson poursuit : « Je me suis retrouvé aux côtés du TxDOT au milieu de l'autoroute 75 à 3 ou 4 heures du matin, à regarder un pont de 201 pieds et de 800 000 livres être littéralement conduit sur nous tous tout en laissant passer la circulation, c'est quelque chose que je n'oublierai jamais. »

Peu de temps après, la circulation a été autorisée à reprendre comme prévu, avec un impact minimal sur les voyageurs. Cette manœuvre hautement chorégraphiée a été exécutée sans faille sur un total de 20 heures en un week-end.
