R.E.News International-DOKA-Raise and Roll in Colorado: Doka formwork solutions support largest roller-compacted concrete dam expansion in US history

06/09/24-FR-English-NL-footer

Raise and Roll au Colorado : les solutions de coffrage Doka soutiennent la plus grande extension de barrage en béton compacté au rouleau de l'histoire des États-Unis

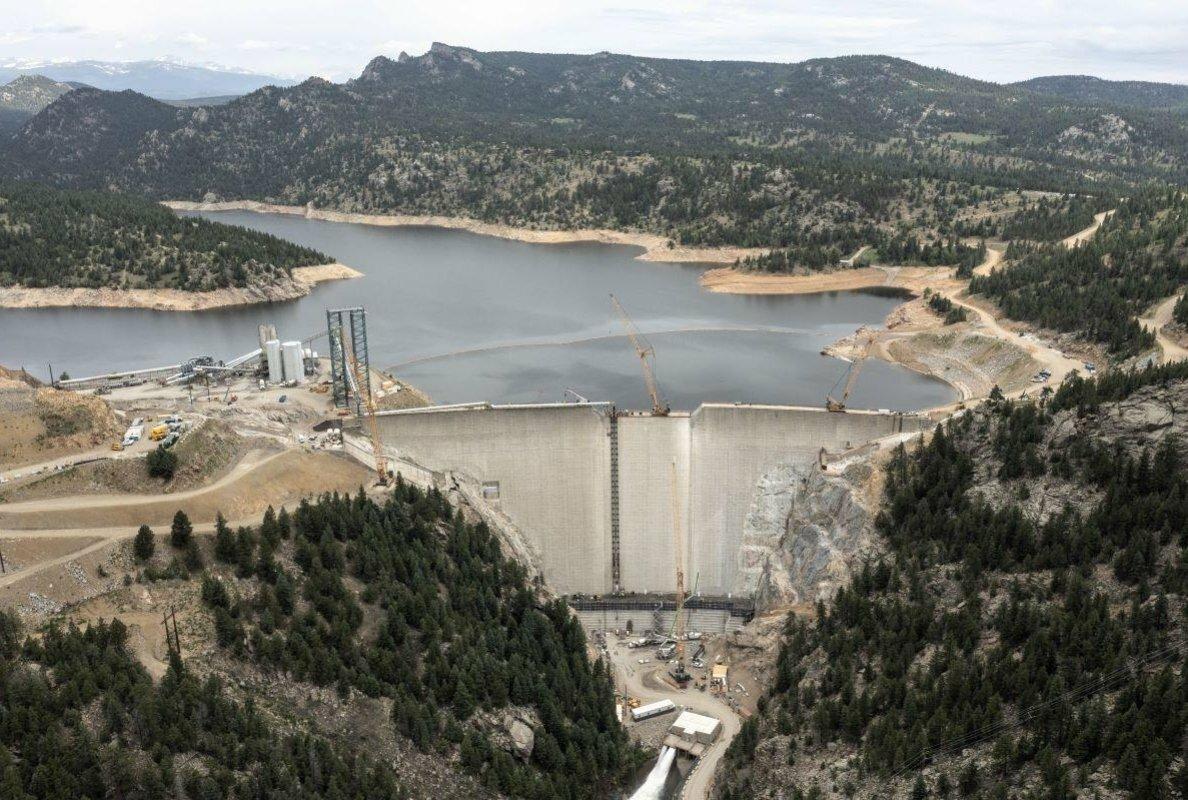

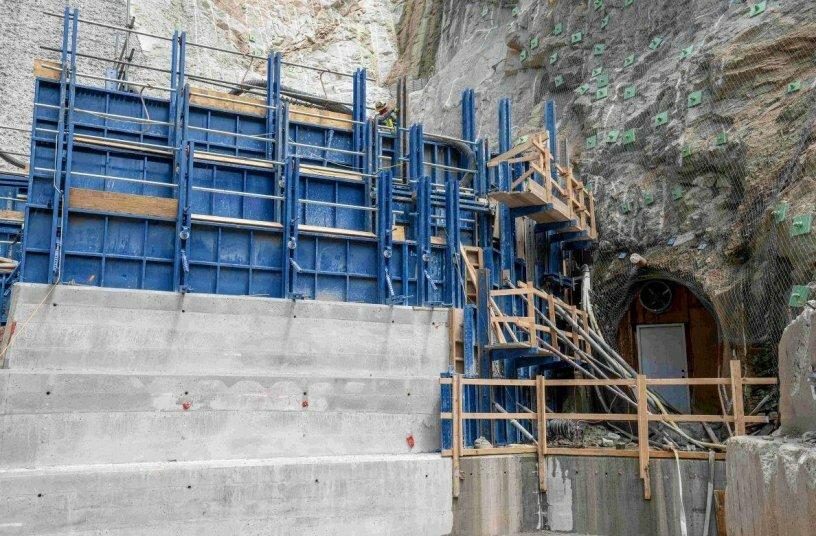

By using formwork solutions from Doka, the storage capacity is effectively tripled. IMAGE SOURCE: Doka GmbH-Doka custom formwork for roller compacted concrete.
IMAGE SOURCE: Doka GmbH

Denver Water élève le réservoir Gross de 40 mètres, triplant sa capacité à 146,8 millions de m³.

Doka a conçu une solution de coffrage personnalisée pour répondre aux défis uniques de l'extension du barrage.

Le système de coffrage comprend Xclimb 60, des panneaux Framax S Xlife et des poutres WS10 et H20 T, qui soutiennent la progression 24h/24 et 7j/7.

Des capteurs de charge et de pression DokaXact seront installés pour une surveillance du béton en temps réel.

Le projet, la plus grande élévation de barrage de l'histoire des États-Unis, devrait être achevé en 2027.

Niché au cœur du Colorado (États-Unis), le réservoir Gross joue un rôle crucial dans la gestion du débit d'eau à travers la ligne continentale de partage des eaux nord-américaine. Dans le cadre d'un projet historique visant à sécuriser l'approvisionnement en eau futur de la région, Denver Water entreprend la plus grande élévation de barrage de l'histoire des États-Unis, augmentant la hauteur de la structure vieille de 70 ans de 40 mètres. Pour relever les défis uniques de cette entreprise de grande envergure, Doka a conçu une solution de coffrage sur mesure, essentielle pour tripler la capacité du réservoir.

Dans une démarche importante pour sécuriser l'avenir de l'eau de la région, Denver Water entreprend un projet visant à élever de 40 mètres le réservoir Gross, vieux de 70 ans, triplant ainsi sa capacité de stockage de 51,8 millions de m³ à 146,8 millions de m³.

L'équipe d'infrastructure de Doka a collaboré étroitement avec l'équipe de coentreprise de Kiewit et Barnard pour développer une solution de coffrage personnalisée qui répond aux défis uniques de ce projet à grande échelle. Le système de coffrage intègre un réglage horizontal pour maintenir l'espacement des tirants lorsque la face du barrage recule à chaque élévation, garantissant à la fois l'alignement esthétique et l'intégrité structurelle.

L'approche innovante de Doka combine des coffrages de poutres personnalisés et standard, créant un système flexible et facile à déplacer qui prend en charge la progression 24h/24 et 7j/7 sur le chantier. Les solutions de coffrage comprennent Xclimb 60 pour le coffrage des poutres du mur d'entraînement, des panneaux Framax S Xlife sur les murs d'entraînement inférieurs et des plates-formes suspendues construites à partir de poutres WS10 et H20 T. Le coffrage est conçu pour être assemblé de manière à permettre une levée de 1,2 m par 24 heures. Au fur et à mesure de l'avancement du projet, Doka installera également des capteurs de charge et de pression DokaXact pour une surveillance du béton en temps réel.

« L'implication de Doka dans le projet d'extension du réservoir Gross souligne notre engagement envers l'excellence technique et l'innovation dans les infrastructures », déclare Michael Kennedy, PDG de Doka USA. « Les défis posés par la conception en gradins du barrage et la nécessité d'un alignement précis avec la structure existante nous ont obligés à concevoir une solution de coffrage capable de s'adapter à des pressions variables tout en maintenant l'efficacité et la sécurité. En combinant des coffrages de poutres personnalisés et standard, notre équipe a fourni un système qui non seulement supporte les volumes massifs de béton compacté au rouleau, mais contribue également à garantir l'intégrité structurelle du barrage lors de son élévation. »

Selon Denver Water, le projet d'expansion pluriannuel est la plus grande élévation de barrage aux États-Unis et la plus grande élévation de barrage en béton compacté au rouleau (BCR) au monde. Environ 554 000 m³ de BCR et plus de 68 000 m³ de béton conventionnel seront nécessaires pour achever le projet. Le projet comprend également 118 marches en béton qui s'élèvent du bas du barrage existant jusqu'à la crête du nouveau barrage.

« Chaque projet comporte des défis uniques, et l'extension du réservoir Gross ne fait pas exception », déclare Michael Kennedy. « Notre équipe est fière de s'associer à toutes les personnes impliquées pour surmonter ces défis afin de soutenir cet investissement d'infrastructure essentiel, qui contribuera à préserver l'approvisionnement en eau de la région pour les générations à venir. »
NJC.© Info Doka GmbH

------------------------------------------------------------------------------------------------------------------

06/09/24-English

Raise and Roll in Colorado: Doka formwork solutions support largest roller-compacted concrete dam expansion in US history

By using formwork solutions from Doka, the storage capacity is effectively tripled. IMAGE SOURCE: Doka GmbH-Doka custom formwork for roller compacted concrete.
IMAGE SOURCE: Doka GmbH

Denver Water is raising the Gross Reservoir by 40 meters, tripling its capacity to 146.8 million m³.

Doka engineered a custom formwork solution to address the unique challenges of the dam expansion.

The formwork system includes Xclimb 60, Framax S Xlife panels, and WS10 and H20 Beams T, supporting 24/7 progress.

DokaXact Load and Pressure sensors will be installed for real-time concrete monitoring.

The project, the largest dam raise in U.S. history, is scheduled for completion in 2027.

Nestled in the heart of Colorado (USA), the Gross Reservoir plays a crucial role in managing water flow across the North American Continental Divide. In a landmark project aimed at securing the region's future water supply, Denver Water is undertaking the largest dam raise in U.S. history, increasing the height of the 70-year-old structure by 40 meters. To meet the unique challenges of this massive undertaking, Doka has engineered a tailor-made formwork solution, pivotal in tripling the reservoir’s capacity.

In a significant move to secure the region's water future, Denver Water is undertaking a project to raise the 70-year-old Gross Reservoir by 40 meters, effectively tripling its storage capacity from 51,8 Mio. m³ to 146,8 Mio m³.

Doka’s infrastructure team collaborated closely with the joint venture team of Kiewit and Barnard to develop a custom formwork solution that addresses the unique challenges of this large-scale project. The formwork system incorporates horizontal adjustment to maintain tie spacing as the dam face steps back with each lift, ensuring both aesthetic alignment and structural integrity.

Doka’s innovative approach combines custom and standard girder forms, creating a flexible, easy-tomove system that supports 24/7 progress on the jobsite. The formwork solutions include Xclimb 60 for the training wall girder formwork, Framax S Xlife panels on the lower training walls and suspended platforms constructed from WS10 and H20 Beams T. The formwork is designed to be assembled in a way that allows one 1.2m lift per 24 hours. As the project progresses, Doka will also install DokaXact Load and Pressure sensors for real-time concrete monitoring.

"Doka’s involvement in the Gross Reservoir expansion project underscores our commitment to engineering excellence and innovation in infrastructure," says Michael Kennedy, CEO of Doka USA. “The challenges posed by the dam’s stepped design and the need for precise alignment with the existing structure required us to engineer a formwork solution that could adapt to varying pressures while maintaining efficiency and safety. By combining custom and standard girder forms, our team delivered a system that not only supports the massive volumes of roller-compacted concrete but also helps ensure the structural integrity of the dam as it rises.”

According to Denver Water, the multi-year expansion project is the largest dam raise in the United States and the largest roller-compacted concrete (RCC) dam raise worldwide. About 554.000 m³ of RCC and over 68.000 m³ of conventional concrete will be required to complete the project. The project scope also includes 118 concrete steps that rise from the bottom of the existing dam to the new dam crest.

"Every project comes with unique challenges, and the Gross Reservoir expansion is no exception”, says Michael Kennedy. “Our team is proud to partner with everyone involved to overcome those challenges in support of this critical infrastructure investment, which will help safeguard the region’s water supply for generations to come."
NJC.© Info Doka GmbH

------------------------------------------------------------------------------------------------------------------

06/09/24-NL

Raise and Roll in Colorado: Doka-bekistingsoplossingen ondersteunen de grootste walsverdichte betonnen damuitbreiding in de geschiedenis van de VS

By using formwork solutions from Doka, the storage capacity is effectively tripled. IMAGE SOURCE: Doka GmbH-Doka custom formwork for roller compacted concrete.
IMAGE SOURCE: Doka GmbH

Denver Water verhoogt het Gross Reservoir met 40 meter, waarmee de capaciteit verdrievoudigd wordt tot 146,8 miljoen m³.

Doka heeft een op maat gemaakte bekistingsoplossing ontworpen om de unieke uitdagingen van de damuitbreiding aan te pakken.

Het bekistingssysteem omvat Xclimb 60, Framax S Xlife-panelen en WS10 en H20 Beams T, die 24/7 voortgang ondersteunen.

DokaXact-belasting- en druksensoren worden geïnstalleerd voor realtime betonbewaking.

Het project, de grootste damverhoging in de geschiedenis van de VS, zal naar verwachting in 2027 worden voltooid.

Het Gross Reservoir, gelegen in het hart van Colorado (VS), speelt een cruciale rol bij het beheer van de waterstroom over de Noord-Amerikaanse Continental Divide. In een baanbrekend project gericht op het veiligstellen van de toekomstige watervoorziening van de regio, onderneemt Denver Water de grootste damverhoging in de geschiedenis van de VS, waarbij de hoogte van de 70 jaar oude constructie met 40 meter wordt verhoogd. Om de unieke uitdagingen van deze enorme onderneming aan te gaan, heeft Doka een op maat gemaakte bekistingsoplossing ontworpen, die cruciaal is voor het verdrievoudigen van de capaciteit van het reservoir.

In een belangrijke stap om de watertoekomst van de regio veilig te stellen, onderneemt Denver Water een project om het 70 jaar oude Gross Reservoir met 40 meter te verhogen, waardoor de opslagcapaciteit effectief wordt verdrievoudigd van 51,8 miljoen m³ naar 146,8 miljoen m³.

Het infrastructuurteam van Doka werkte nauw samen met het joint venture-team van Kiewit en Barnard om een ​​op maat gemaakte bekistingsoplossing te ontwikkelen die de unieke uitdagingen van dit grootschalige project aanpakt. Het bekistingssysteem omvat horizontale aanpassing om de afstand tussen de ankerpunten te behouden terwijl de damwand bij elke lift terugstapt, waardoor zowel de esthetische uitlijning als de structurele integriteit worden gegarandeerd.

De innovatieve aanpak van Doka combineert op maat gemaakte en standaard liggervormen, waardoor een flexibel, eenvoudig te verplaatsen systeem ontstaat dat 24/7 voortgang op de bouwplaats ondersteunt. De bekistingsoplossingen omvatten Xclimb 60 voor de trainingswandliggerbekisting, Framax S Xlife-panelen op de onderste trainingswanden en hangende platforms geconstrueerd van WS10 en H20 Beams T. De bekisting is ontworpen om op een manier te worden gemonteerd die één hijs van 1,2 m per 24 uur mogelijk maakt. Naarmate het project vordert, zal Doka ook DokaXact-last- en druksensoren installeren voor realtime betonbewaking.

"Doka's betrokkenheid bij het uitbreidingsproject van het Gross Reservoir onderstreept onze toewijding aan technische uitmuntendheid en innovatie in infrastructuur", aldus Michael Kennedy, CEO van Doka USA. "De uitdagingen die het getrapte ontwerp van de dam met zich meebracht en de noodzaak van nauwkeurige uitlijning met de bestaande structuur vereisten dat we een bekistingsoplossing moesten ontwerpen die zich kon aanpassen aan wisselende druk, terwijl efficiëntie en veiligheid behouden bleven. Door aangepaste en standaard liggervormen te combineren, leverde ons team een ​​systeem dat niet alleen de enorme volumes walsverdicht beton ondersteunt, maar ook helpt de structurele integriteit van de dam te waarborgen terwijl deze omhoog gaat.”

Volgens Denver Water is het meerjarige uitbreidingsproject de grootste damverhoging in de Verenigde Staten en de grootste walsverdicht beton (RCC) damverhoging ter wereld. Er zijn ongeveer 554.000 m³ RCC en meer dan 68.000 m³ conventioneel beton nodig om het project te voltooien. De projectomvang omvat ook 118 betonnen treden die van de onderkant van de bestaande dam naar de nieuwe damtop stijgen.

"Elk project kent unieke uitdagingen en de uitbreiding van het Gross Reservoir is daarop geen uitzondering", zegt Michael Kennedy. "Ons team is er trots op om samen te werken met iedereen die betrokken is om die uitdagingen te overwinnen ter ondersteuning van deze kritieke infrastructuurinvestering, die zal helpen de watervoorziening van de regio voor toekomstige generaties veilig te stellen."
NJC.© Info Doka GmbH

------------------------------------------------------------------------------------------------------------------
